表面處理的方法及技巧

     塑料制品的表面處理主要方法可歸納以下7點。

（1）化學藥品處理法 該法主要是利用硫酸-重鉻酸鉀等化學品水溶液對塑料表面進行處理，從而引入極性基團來增強涂膜對塑料表面附著力。該法可用于各種塑料制品，但由此引起三廢處理問題。

（2）表面活性劑處理法 該法主要是利用各種陰離子、非離子、兩性表面活性劑的水溶液對塑料表面進行處理，除去表面的灰塵和遷移出的各種助劑，保證涂膜對塑料的附著。該法污染小，有利于無機物的去除，對有機物的去除效果不如溶劑處理法。

（3）溶劑清洗法 該法主要利用三氯乙烷等含氯溶劑對塑料表面進行處理，除去表面的灰塵和遷移出的各種有機助劑，保證涂膜對塑料的附著。該法可采用噴、刷、蒸洗等各種工藝，對有機物的去除效果較好，但容易造成環(huán)境污染。

（4）火焰處理法 該法主要利用各種氧化火焰對塑料表面進行處理，從而引入極性基團來增強涂膜對塑料表面附著力。該法處理簡單，但容易處理過度造成制品變形。

（5）等離子處理法 該法主要利用各種方式對塑料表面進行放電處理，從而引入極性基團來增強涂膜對塑料表面附著力。該法具有處理時間短，效果好的特點，但設備投資較大。

（6）紫外線處理法 該法主要利用紫外線對塑料表面進行照射，在空氣中氧的參與下，使塑料表面引入極性基團或發(fā)生活化，從而增強涂膜對塑料表面附著力。該法處理簡單，但對底材的選擇性較高。

（7）打磨處理法 該法主要利用輕度噴砂或手工打磨的方式，使塑料表面積增大，以達到增強涂膜附著力的目的。該法是最簡單的通用表面處理方式，但由于是干式打磨，所以粉塵污染較大。

塑料產(chǎn)品產(chǎn)生填充不足的解決辦法

產(chǎn)品設計：設計塑件的形體結構時，應注意塑料制品的厚度與熔料填充時的極限流動長度。在塑料模具注射成型中，塑件的厚度通常為1~ 3mm,大型塑件為3~ 6mm。材料：更換材料或添加助劑以改善流動性。將噴嘴拆下清理或擴大模具冷料穴和流道截面面積。模具：設計澆注 系統(tǒng)時要注意澆口平衡。在流動過程中，澆口或流道壓力損失太大

模具的斜滑塊抽芯機構概念

當規(guī)件的側(cè)回較況。所需的抽芯距離不大，但所需抽芯力較大時，可采用斜滑塊機構進行側(cè)向分型與抽芯，斜滑塊抽芯機構的模具俗稱膠杯模，其特點是利用拉鉤的拉力和彈贊的推力驅(qū)動斜滑塊作斜向運動.在塑件被推出脫模的同時由斜滑塊完成側(cè)向分型與抽芯動作。斜滑塊抽芯機構通常用于外側(cè)抽芯，根據(jù)抽芯位置

注塑加工對注塑壓力的理解

注塑壓力是由注塑系統(tǒng)的液壓系統(tǒng)提供的。液壓缸的壓力通過注塑機螺桿傳遞到塑料熔體上，塑料熔體在壓力的推動下，經(jīng)注塑機的噴嘴進入模具的豎流道(對于部分模具來說也是主流道)、主流道、分流道，并經(jīng)澆口進入模具型腔，這個過程即為注塑過程，或者稱之為填充過程。壓力的存在是為了克服熔體流動過程中

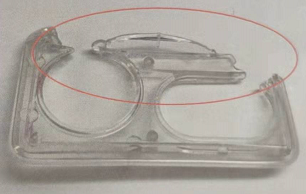

塑料制品熔接縫的缺陷定義

熔接縫表觀在充模方式里，熔接縫是指各流體前端相遇時的一條線。特別是塑料模具有高拋光表面的地方，制品上的熔接縫很象一條刮痕或一條槽，尤其是在顏色深或透明的制品上更明顯。熔接縫的位置總是在料流方向上。?物理原因? 熔接縫形成的地方為熔料的細流分叉并又連接在一起的地方，最典

產(chǎn)生氣泡在原料方面的原因分析

產(chǎn)生氣泡在原料方面的原因分析：(1) 如原料中水分含量過多，或易揮發(fā)成分超標，它們受熱后會產(chǎn)生大量氣體，給塑料模具的排氣系統(tǒng)增加額外負擔，若不能駕駛排走，它們會混入熔體中，生成氣泡。對此，應將這些原料進行預干燥處理。、(2) 若原料的顆粒太小或粒徑差異較大，使得在供料過程中混入空氣太多，氣體進入熔體的機會增
