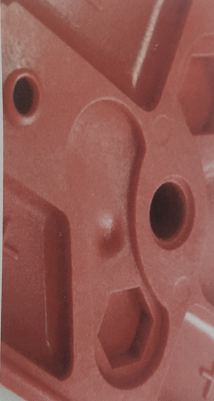

加工收縮痕

塑料加工收縮問題是塑料加工中最常見的問題之一，對表面質(zhì)量要求高的塑料制品，收縮更是棘手的問題。因此隨著塑料加工工藝的不斷完善，以最大限度地減少塑料加工收縮問題，提高產(chǎn)品質(zhì)量勢在必行

在塑料加工注塑塑料部件較厚位置，如筋肋或突起處形成的收縮要比鄰近位置更嚴(yán)重，這是由于較厚區(qū)域的冷卻速度要比周圍區(qū)域慢得多。冷卻速度不同導(dǎo)致連接面處形成凹陷，即為人們所熟悉的收縮痕。這種缺陷嚴(yán)重限制了塑料產(chǎn)品的設(shè)計和成型，尤其是大型厚壁制品如電視機(jī)的斜面機(jī)殼和顯示器外殼等。事實上，對于日用電器這一類要求嚴(yán)格的產(chǎn)品上必須消除收縮痕，而對于玩具等一些表面質(zhì)量要求不高的產(chǎn)品允許有塑料加工收縮痕的存在。

形成塑料加工收縮痕的原因可能有一個或多個，包括加工方法、部件幾何形狀、材料的選擇以及模具設(shè)計等。其中幾何形狀和材料選擇通常由原材料供應(yīng)商決定，且不太容易改變。但是模具制造商方面還有很多關(guān)于模具設(shè)計的因素可能影響到塑料加工收縮環(huán)節(jié)。冷卻流道設(shè)計、澆口類型、澆口尺寸可能產(chǎn)生多種效果。例如，小澆口如管式澆口比錐形的澆口冷卻得快得多。澆口處過早冷卻會減少型腔內(nèi)的填充時間，從而增加收縮痕產(chǎn)生的幾率。對于成型工人，調(diào)整加工條件是解決塑料加工收縮問題的一種方法。填充壓力和時間顯著影響收縮。部件填充后，多余的材料繼續(xù)填充到型腔中補(bǔ)償材料的收縮。填充階段太短將會導(dǎo)致收縮加劇，最終會產(chǎn)生較多或較大的收縮痕。這種解決塑料加工收縮方法本身也許并不能將收縮痕減少到滿意的水平，但是成型工人可以調(diào)整填充條件改善收縮痕。

塑膠模具與塑料模具有什么區(qū)別

塑料模具是統(tǒng)稱。塑膠模具是塑料模具中的一種，還就是擠出模具，搪塑模具等等。模具的分類也是根據(jù)加工工藝的不同而進(jìn)行區(qū)分的。擠出工藝，注塑工藝、搪塑工藝。應(yīng)用的話，向注塑工藝，只能制作具有一定形狀的，固定的產(chǎn)品。比如：注塑一個手機(jī)殼，碗，電腦外殼等等。擠出的話就是在橫截面形狀的范圍內(nèi)連續(xù)不斷的擠出生產(chǎn)，

注塑塑料加工開裂在加工方面的原因是什么？

加工方面：（1）加工壓力過大、速度過快、充料愈多、注射、保壓時間過長，都會造成內(nèi)應(yīng)力過大而開裂。（2）調(diào)節(jié)開模速度與壓力防止快速強(qiáng)拉制件造成脫模開裂。（3）適當(dāng)調(diào)高模具溫度，使制件易于脫模，適當(dāng)調(diào)低料溫防止分解。（4）預(yù)防由于熔接痕，塑料降解造成機(jī)械強(qiáng)度變低而出現(xiàn)開裂。（5）適

注塑模具設(shè)計的基本要求

對注塑模具設(shè)計的基本要求可概括為如下方面。 保證塑件的質(zhì)量及尺寸穩(wěn)定性塑件的質(zhì)量 包括外觀質(zhì)量和內(nèi)部質(zhì)量，優(yōu)良的外觀質(zhì)量包括完整而清晰的結(jié)構(gòu)形狀，符合要求的表面粗糙度(包括蝕紋和噴砂等)，沒有熔接痕、銀紋、震紋及黑點、黑斑等注塑缺陷。優(yōu)良的內(nèi)部質(zhì)量包括不能存在組織

注塑件邊角有毛邊是什么原因？

注塑加工廠在注塑生產(chǎn)塑料制品時會遇到產(chǎn)品邊緣有邊角發(fā)生；然而注塑件邊角有毛邊大多發(fā)生在模具的分合位置上，如動模和靜模的分型面，滑塊的滑配部位、鑲件的絕隙、頂桿孔隙等處。 注塑件

如何解決PP注塑表面縮水收縮的問題？

解決高光PP注塑件表面縮痕可以從下面三種方法來實現(xiàn)。一、模具設(shè)計上的解決措施1.1 水路設(shè)計合理的水路設(shè)計使得型腔表面的模溫盡可能一致。必要時，在局部壁厚較大或者散熱不好的區(qū)域加強(qiáng)冷卻。在筋對應(yīng)的模面加強(qiáng)冷卻，使得表面固化層較快形成，當(dāng)表面固化層較厚時，剛性較大，不容易產(chǎn)生縮痕。當(dāng)形成筋的動定模對應(yīng)面都是
