亚洲喷水系列|五月天欧美A∨露B电影|超碰国产成人福利导航在线观看|亚洲乱码中文

當(dāng)前位置: 首頁>塑料原料
聚苯乙烯

聚苯乙烯

瀏覽次數(shù):1273次

所屬分類:塑料原料

發(fā)布日期:2021-07-27

咨詢熱線:13932815220 更多聯(lián)系方式
詳情

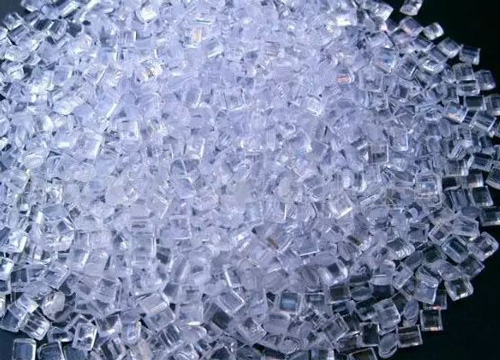

聚苯乙烯

聚苯乙烯是指由苯乙烯單體經(jīng)自由基縮聚反應(yīng)合成的聚合物,英文名稱為Polystyrene,日文名稱為ポリスチロール,簡稱PS。它是一種無色透明的熱塑性塑料,具有高于攝氏100度的玻璃轉(zhuǎn)化溫度,因此經(jīng)常被用來制作各種需要承受開水的溫度的一次性容器,以及一次性泡沫飯盒等。

基本資料

結(jié)構(gòu)簡式:-[-CH—CH2-]-n

  |

  C6H5

  密度:1050 kg/m³

  電導(dǎo)率:(σ) 10-16 S/m

  導(dǎo)熱率:0.08

  楊氏模量:(E) 3000-3600 MPa

  拉伸強(qiáng)度:(σt) 46–60 MPa

  伸長長度:3–4%

  夏比沖擊試驗(yàn):2–5 kJ/m²

  玻璃轉(zhuǎn)化溫度:80-100°C

  熔點(diǎn):240°C

  熱膨脹系數(shù):(α) 8 * 10-5/K

  熱容:(c) 1.3 kJ/(kg?K)

  吸水率:(ASTM) 0.03–0.1

降解:±2000年

機(jī)械性能

PS的分子量過高,加工困難,所以通常聚苯乙烯的分子量為5~20萬。PS的機(jī)械性能,隨溫度升高,剛性(彈性模量、抗拉強(qiáng)度、沖擊強(qiáng)度等下降,而斷裂伸長率較大。PS的透明性好,透光率達(dá)88~92%,僅次于丙烯酸類聚合物,折射率為1.59~1.60。故可用作光學(xué)零件,但它受陽光作用后,易出現(xiàn)發(fā)黃和混濁。PS有主要缺點(diǎn)是性脆和耐熱性低。對PS進(jìn)行改性,如橡膠改性的高抗沖PS(HIPS);MMA-丁二烯-苯乙烯(MBS);A(丙烯腈)B(丁二烯)S ,在工業(yè)上應(yīng)用最廣泛的是ABS塑料。 優(yōu)異、持久的隔熱保溫性:擠塑板,導(dǎo)熱系數(shù)為0.028w/mk,具有高熱阻、低線性膨脹率的特性。其導(dǎo)熱系數(shù)遠(yuǎn)遠(yuǎn)低于其它 的保溫材料如:EPS板、發(fā)泡聚氨酯、保溫砂漿、水泥珍珠巖等。同時由于本材料具有穩(wěn)定的化學(xué)結(jié)構(gòu)和物理結(jié)構(gòu),確保本材料保溫性能的持久和穩(wěn)定。

優(yōu)越的抗水、防潮性

擠塑板具有緊密的閉孔結(jié)構(gòu)。聚苯乙烯分子結(jié)構(gòu)本身不吸水,板材的正反面又都沒有縫隙,因此,吸水率極低,防潮和防滲透性能極佳。 高強(qiáng)度抗壓性:擠塑板由于發(fā)泡結(jié)構(gòu)緊密相連且壁間無縫隙,所以其抗壓強(qiáng)度極高,即使長時間水泡仍維持不變。因此用作泊車平臺、機(jī)場跑道、高速公路等領(lǐng)域能受到良好的抗沖擊性。

防腐蝕、經(jīng)久耐用性:一般的硬質(zhì)發(fā)泡保溫材料使用幾年后易產(chǎn)生老化,隨之導(dǎo)致吸水造成性能下降。而擠塑板因具有優(yōu)異的防腐蝕、防老化性、保溫性,在高水蒸汽壓力下,仍能保持其優(yōu)異性能,使用壽命可達(dá)到30-40年。

輕質(zhì)、高硬度

擠塑板完全的閉孔發(fā)泡結(jié)構(gòu)形成輕質(zhì),而均勻的蜂窩結(jié)構(gòu)造成高硬質(zhì),但又不像聚氨酯發(fā)泡、酚醛發(fā)泡那樣發(fā)脆,因此不易破損,不僅搬運(yùn)、安裝輕便,切割容易,用作屋頂保溫時不會影響結(jié)構(gòu)的承受能力。 高品質(zhì)環(huán)保型:擠塑板不會發(fā)生分解和霉變,不會有有害物質(zhì)揮發(fā),化學(xué)性質(zhì)穩(wěn)定。同時在生產(chǎn)過程中,利用環(huán)保型原料,不產(chǎn)生有害氣體,沒有廢水產(chǎn)生,所形成的固體下腳料,可回收處理再利用,是高品質(zhì)環(huán)保型產(chǎn)品。

塑料加工的填充階段是怎么理解的?

塑料加工的填充階段是怎么理解的?

填充階段 塑料制品廠在加工塑料產(chǎn)品時的填充是整個注塑循環(huán)過程中的第一步,時間從模具閉合開始注塑算起,到模具型腔填充到大約95%為止。理論上,填充時間越短,成型效率越高,但是實(shí)際中,成型時間或者注塑速度要受到很多條件的制約。高速填充。高速填充時剪切率較高,塑料由于剪切變稀的作用而存在粘

塑料產(chǎn)品產(chǎn)生填充不足的解決辦法

塑料產(chǎn)品產(chǎn)生填充不足的解決辦法

產(chǎn)品設(shè)計(jì):設(shè)計(jì)塑件的形體結(jié)構(gòu)時,應(yīng)注意塑料制品的厚度與熔料填充時的極限流動長度。在塑料模具注射成型中,塑件的厚度通常為1~ 3mm,大型塑件為3~ 6mm。材料:更換材料或添加助劑以改善流動性。將噴嘴拆下清理或擴(kuò)大模具冷料穴和流道截面面積。模具:設(shè)計(jì)澆注 系統(tǒng)時要注意澆口平衡。在流動過程中,澆口或流道壓力損失太大

塑料制品熔接縫的缺陷定義

塑料制品熔接縫的缺陷定義

熔接縫表觀在充模方式里,熔接縫是指各流體前端相遇時的一條線。特別是塑料模具有高拋光表面的地方,制品上的熔接縫很象一條刮痕或一條槽,尤其是在顏色深或透明的制品上更明顯。熔接縫的位置總是在料流方向上。?物理原因? 熔接縫形成的地方為熔料的細(xì)流分叉并又連接在一起的地方,最典

HOTLINE

聯(lián)系人:史經(jīng)理

HOTLINE

微信\電話:13932815220

ADDRESS

地址:河北省深州市大屯鎮(zhèn)孤城工業(yè)區(qū)

二維碼
掃一掃,獲取報(bào)價
版權(quán)所有:2021 深州市華民機(jī)械有限公司 備案號:冀ICP備15004736號-4 網(wǎng)站地圖
網(wǎng)站首頁 網(wǎng)站首頁 電話咨詢電話咨詢 返回頂部返回頂部
