塑料注塑模具基本分為靜模和動(dòng)模。

在注塑機(jī)的注射頭一邊的帶澆口套的為靜模，靜模一般有澆口套、靠板、模板組成，簡單模具（特別是靜模沒有芯子的模具）也可以不使用靠板，直接用厚一點(diǎn)的模板就可以了。澆口套一般為標(biāo)準(zhǔn)件，除非特殊原因，不建議取消。澆口套的使用有利于安裝模具、更換方便，不用自己拋光。有些特殊模具澆口套可用鉆出來或用錐度線割割成。部分模必須靜模脫模時(shí)，還得加上靜模脫模機(jī)構(gòu)。動(dòng)模的結(jié)構(gòu)一般為動(dòng)模板、動(dòng)模靠板、脫模機(jī)構(gòu)以及模腳和裝機(jī)固定板。

脫模機(jī)構(gòu)中除了脫料桿，還有回位桿，部分模具還要增加彈簧以實(shí)現(xiàn)例如自動(dòng)脫模等功能。還有導(dǎo)柱、冷卻水孔、流道等也是不可少的模具的基本結(jié)構(gòu)。當(dāng)然斜導(dǎo)模具還有斜導(dǎo)盒、斜導(dǎo)柱等。當(dāng)為一產(chǎn)品設(shè)計(jì)模具時(shí)，首先要設(shè)定模具的基本結(jié)構(gòu)尺寸以備料，來加快模具制造的速度。復(fù)雜產(chǎn)品應(yīng)先繪制好產(chǎn)品圖，再定好模具的尺寸?，F(xiàn)在的模具基本上要進(jìn)行熱處理，加高模具的硬度，提高模具使用壽命。在熱處理前，先對(duì)模板進(jìn)行初步加工：鉆好導(dǎo)柱孔、回位孔（動(dòng)模）、型腔孔、螺絲孔、澆口套孔（動(dòng)模）冷卻水孔等，銑好流道、型腔，有些模具還應(yīng)銑好斜導(dǎo)盒等。現(xiàn)在的普通精密模具的模板一般用cr12、cr12mov和一些專業(yè)模具鋼，cr12等硬度不能太高,在HRC60度時(shí)經(jīng)常開裂,模板的常用硬度一般為HRC55度左右。芯子的硬度可在HRC58以上。如果材料為3Cr2w8v,制造后再氮化處理表面硬度，硬度應(yīng)為HRC58以上，氮化層應(yīng)越厚越好。

澆口直接關(guān)系到塑件的美觀，澆口設(shè)計(jì)不好的話，容易產(chǎn)生缺陷。在沒有任何阻擋的情況上很容易產(chǎn)生蛇型流。對(duì)于要求高的產(chǎn)品，還應(yīng)設(shè)計(jì)溢流和排氣。溢流處可以用頂桿，不要在模板上狠有溢流飛邊，才不至于影響模具壽命。

塑料制品的加強(qiáng)筋和壁厚的設(shè)計(jì)關(guān)系是什么

為了確保塑料制品的強(qiáng)度和剛性，而又不致使塑件的壁厚過厚，可以在塑件的適當(dāng)部位設(shè)置加強(qiáng)筋。加強(qiáng)筋還可以避免塑件的變形，注塑加工在某些情況下，加強(qiáng)筋還可以改善塑件在注塑加工成型過程中塑料流動(dòng)的情況。⑴、加強(qiáng)筋的厚度不應(yīng)大于壁厚的1/2，以免引起塑件表面縮影；同時(shí)從成型流動(dòng)性考慮，最小不宜低于0.8mm。⑵

模具的斜滑塊抽芯機(jī)構(gòu)概念

當(dāng)規(guī)件的側(cè)回較況。所需的抽芯距離不大，但所需抽芯力較大時(shí)，可采用斜滑塊機(jī)構(gòu)進(jìn)行側(cè)向分型與抽芯，斜滑塊抽芯機(jī)構(gòu)的模具俗稱膠杯模，其特點(diǎn)是利用拉鉤的拉力和彈贊的推力驅(qū)動(dòng)斜滑塊作斜向運(yùn)動(dòng).在塑件被推出脫模的同時(shí)由斜滑塊完成側(cè)向分型與抽芯動(dòng)作。斜滑塊抽芯機(jī)構(gòu)通常用于外側(cè)抽芯，根據(jù)抽芯位置

注塑產(chǎn)品有流痕怎么解決？

表面流痕主要出現(xiàn)在表面幾何形狀復(fù)雜的塑件，充填路徑某點(diǎn)引起料流的急劇剪切突變，某點(diǎn)就會(huì)出現(xiàn)充模熔料的滯流而形成流痕，如料通途變化大的角、邊、孔、柵、凸柱、加強(qiáng)肋等部位。料流痕是塑膠件在模腔內(nèi)受注射壓力和料流速度的影響在表面產(chǎn)生看得見的料流痕跡。具體原因分析如下：1、模溫和料溫過低2、注射速度和壓力過小

注塑產(chǎn)品出現(xiàn)的面流紋(流痕)、水波紋分析解決

原因分析：塑料成型塑膠熔體流動(dòng)的痕跡，以澆口為中心而呈現(xiàn)的條紋波浪模樣。表面發(fā)生垂直流向的無數(shù)細(xì)紋，導(dǎo)致塑料制品表面產(chǎn)生類似指紋的波紋。解決辦法：流痕是最初流入型腔內(nèi)的塑膠熔體冷卻過快，與其后流入的塑膠熔體間形成界限所致。殘留于注塑機(jī)噴嘴前端的冷材料，注塑加工廠家在生產(chǎn)注塑的時(shí)候，若直接進(jìn)入型腔內(nèi)，

影響注塑產(chǎn)品磁鐵斷裂的因素原因

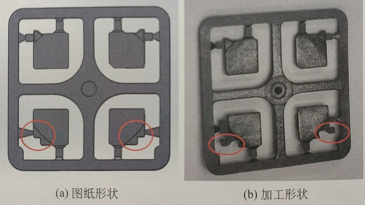

如上圖所示：為磁鐵斷裂的圖片；我們?cè)谒芰现破芳庸ぷ⑺艹尚蜁r(shí)；首先要保證在成型前磁鐵是完整的。磁鐵斷裂主要是受到外力的作用造成的，所以在成型時(shí)，注射壓力對(duì)于磁鐵斷裂影響最大，從各方面的因素考慮都是基于如何降低注射壓力。比如降低保壓壓力、升高材料溫度、加快流動(dòng)性，都是最終降低
